Optimeiddio Adweithiau Cemegol Tin Bath ar gyfer Ansawdd Gwydr Arnofio

Ers dros 20 mlynedd,SHJ CARBONwedi bod yn darparu deunydd arbenigolatebion ar gyfer cynhyrchu gwydr arnofio. Ein tîm peirianneg profiadol yn cydnabod y bath tun fel un o'r darnau mwyaf hanfodol o offer mewn cynhyrchu gwydr arnofio. Fel rhan allweddol y broses ffurfio gwydr, mae'r amgylchedd ac adweithiau cemegol yn y baddon tun yn dylanwadu'n uniongyrchol ar ansawdd y gwydr, perfformiad optegol, ac addasrwydd prosesu. Gyda blynyddoedd o brofiad proffesiynol a ffocws ar wasanaethu anghenion cwsmeriaid yn well, mae ein peirianwyr wedi astudio'n drylwyr yr adweithiau cemegol yn y bath tun a'u heffeithiau pellgyrhaeddol ar ansawdd gwydr. Yn yr erthygl hon, byddwn yn archwilio'r amrywiol adweithiau cemegol yn y bath tun, yn enwedig y rhyngweithiadau rhyngddynttun, cydrannau gwydr, nwyon amddiffynnol, ac amhureddau. Byddwn hefyd yn darparu argymhellion optimeiddio ar gyfer cynhyrchu gwydr i helpu i wella ansawdd y cynnyrch a lleihau risgiau posibl yn y broses weithgynhyrchu.

1.1 Tin

Tun yw'r brif elfen sy'n effeithio ar ansawdd a ffurfgwydr arnofio. Gyda phwynt toddi o tua 232 gradd a phwynt berwi mor uchel â 2260 gradd, mae tun yn parhau i fod mewn cyflwr tawdd o fewn yr ystod tymheredd o 600-1000 gradd yn y baddon tun. Mae gludedd isel tun tawdd (sy'n llifo bron fel dŵr ar dymheredd uchel) yn helpu i sefydlogi llif y toddi gwydr, gan sicrhau proses ffurfio llyfn. Nid yw tun yn ymateb yn dreisgar gyda'r toddi gwydr, gan gyfyngu ar ei effaith ar y cyfansoddiad gwydr, a phrin y mae'n anweddu, gan leihau colled tun a halogiad y gwydr. Mae hefyd yn dosbarthu gwres yn gyfartal o fewn y bath, gan atal graddiannau thermol a allai achosi dadffurfiad y gwydr. Er mwyn sicrhau ansawdd y gwydr arnofio, rhaid i'r purdeb tun fod yn uwch na 99.9%, gyda chynhyrchiad gwydr o ansawdd uchel yn gofyn am burdeb hyd yn oed 99.99%.

1.2 Toddwch Gwydr

Mae'r toddi gwydr yn mynd i mewn i'r baddon tun tua 1000-1100 gradd mewn cyflwr tawdd gludedd uchel. Mae cyfansoddiad y toddi gwydr yn gyson â'r cynnyrch terfynol, ond gall rhai cydrannau, fel sodiwm ocsid (Na₂O), anweddu ar dymheredd uchel, gan arwain at adweithiau pellach o bosibl. Mae'r toddi gwydr yn llifo trwy'r bath tun, gan ymledu i'r lled targed gyda chymorth ei hylifedd a'i rymoedd allanol ei hun (ee, rholeri ymyl), gan sicrhau bod y cynnyrch terfynol yn bodloni'r manylebau.

1.3 Nwyon Amddiffynnol (N₂ + H₂)

Mae'r awyrgylch amddiffynnol yn y baddon tun yn cynnwys cymysgedd o nitrogen (N₂) a hydrogen (H₂), gyda nitrogen fel arfer yn cyfrif am 90% -95% a hydrogen 5% -10%. Mae nitrogen, nwy anadweithiol, yn helpu i rwystro ocsigen a lleithder o'r amgylchedd, tra bod hydrogen, gyda'i briodweddau lleihau, yn atal ocsidiad y toddi tun a gwydr. Gall hydrogen hefyd leihau unrhyw ocsidau hybrin a ffurfiwyd, gan eu hatal rhag halogi'r wyneb gwydr.

Mae'r adweithiau yn y bath tun yn ymwneud yn bennaf ag adweithiau lleihau ocsidiad tun, yr adweithiau rhyngwyneb rhwng tun a'r cydrannau gwydr, ac adweithiau nwyon amddiffynnol ag amhureddau. Tymheredd uchel a'r atmosffer sy'n lleihau yw'r grymoedd y tu ôl i'r adweithiau hyn.

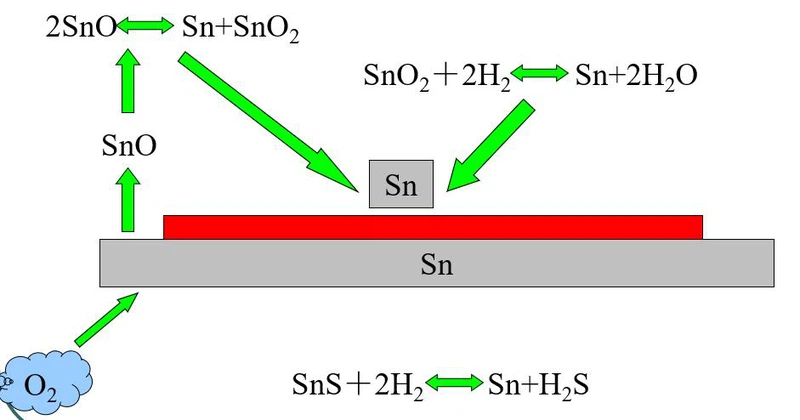

2.1 Adwaith Ocsidiad Tun

Mae tun yn adweithio â symiau hybrin o ocsigen neu anwedd dŵr i ffurfio ocsidau tun (SnO a SnO₂). Mae gan SnO bwynt toddi isel ac mae'n hydoddi'n hawdd mewn tun tawdd, tra bod SnO₂ yn fwy sefydlog ac mae angen tymereddau uwch i ffurfio.

2.2 Adwaith Lleihau Tun

Mae tun ocsid (SnO) yn cael ei leihau i dun (Sn) gan hydrogen (H₂), gan gynhyrchu anwedd dŵr. Mae'r broses hon yn helpu i leihau halogiad y gwydr gan dun ocsidiedig, ond rhaid rheoli'r gymhareb hydrogen i osgoi anweddiad gormodol sodiwm (Na) o'r gwydr.

2.3 Adwaith Cydran Tun a Gwydr

Mae tun yn adweithio â'r cydrannau yn y toddi gwydr, yn enwedig sodiwm (Na), gan ffurfio aloi pwynt sy'n toddi isel (Na₂Sn). Gall yr adwaith hwn newid cyfansoddiad cemegol y gwydr a diraddio ei ansawdd.

Mae'r adweithiau cemegol sy'n digwydd yn y baddon tun yn effeithio'n uniongyrchol ar ansawdd wyneb, eiddo optegol, a pherfformiad prosesu gwydr arnofio. Isod mae rhai diffygion cyffredin a achosir gan yr adweithiau hyn:

3.1 Diffygion Arwyneb

Cerrig Tun:Gall ocsidau tun (SnO, SnO₂) sy'n hydoddi mewn tun tawdd waddodi wrth i'r tymheredd ostwng, gan gadw at wyneb y gwydr a ffurfio amhureddau tebyg i smotyn neu dameidiog. Mae'r diffygion hyn yn effeithio'n ddifrifol ar dryloywder ac ymddangosiad.

Swigod:Gall nwy hydrogen a gynhyrchir gan adweithiau neu nwyon sy'n hydoddi yn y toddi tun (fel nitrogen) gael ei ddal yn y toddi gwydr, gan ffurfio swigod sy'n amharu ar berfformiad optegol y gwydr.

Tun Uchaf:Gellir tynnu smotiau tun sy'n glynu wrth yr wyneb gwydr yn hawdd os ydynt o'r pen oer neu wedi'u mewnosod yn ddyfnach os ydynt o'r pen poeth.

Diferion: Sylweddau powdr sy'n glynu wrth yr wyneb gwydr, sydd hefyd yn dod o ben poeth ac oer y baddon tun.

3.2 Effeithiau Negyddol Haenau Treiddiad Tun

Llai o Berfformiad Prosesu:Gall yr haen treiddiad tun (sy'n cynnwys Sn²⁺ a Sn⁴⁺) leihau adlyniad haenau yn ystod y broses cotio gwydr neu achosi straen arwyneb anwastad yn ystod tymheru, gan arwain at gracio.

Discoloration Optegol:Gall yr ïonau tun yn yr haen treiddiad newid eu cyflwr ocsidiad (Sn²⁺ → Sn⁴⁺) ar dymheredd uchel, gan achosi'r gwydr i felyn a lleihau disgleirdeb a thryloywder.

3.3 Diraddio Cyfansoddiad a Pherfformiad Gwydr

Llai o sefydlogrwydd cemegol:Mae colli sodiwm o'r gwydr oherwydd adweithiau â thun yn arwain at gynnwys sodiwm is ar yr wyneb, gan leihau ymwrthedd y gwydr i hindreulio, gan ei gwneud yn fwy agored i ddiraddiad dŵr, asid a ffwngaidd.

Trwch Anwastad:Gall amhureddau fel Si a Na₂Sn wedi'u toddi yn y toddi tun newid tensiwn wyneb y toddi tun, gan arwain at lif anwastad wrth ymledu'r toddi gwydr ac achosi anghysondebau trwch.

3.4 Halogiad Toddwch Tun a Chylch Dieflig

Gall cronni amhureddau (fel SnO, Si, Na₂Sn) yn y toddi tun leihau ei burdeb, gan waethygu ymhellach ocsidiad a diffygion yn y gwydr (fel amhureddau sy'n achosi "cerrig"). Mae hyn yn creu cylch dieflig, sy'n golygu bod angen puro'r toddi tun yn rheolaidd (ee, seiffonio slag).

Mae'r adweithiau cemegol yn ybath tunyn hanfodol i reoli ansawddcynhyrchu gwydr arnofio. Trwy reoli awyrgylch, tymheredd a phurdeb y toddi tun yn llym, gallwch leihau adweithiau niweidiol, gan sicrhau llyfnder wyneb y gwydr, eiddo optegol, ac addasrwydd prosesu. Mae atal ocsidiad tun, halogiad amhuredd, a materion eraill yn hanfodol i gynnal yansawdd uchel o wydr arnofio. Os oes gennych unrhyw gwestiynau neu os hoffech gael arweiniad technegol pellach ar optimeiddio'ch proses gynhyrchu gwydr arnofio, mae croeso i chi estyn allan i'n tîm arbenigol. Rydyn ni yma idarparu atebion wedi'u teilwraa sicrhau llwyddiant eich gweithrediadau.
